For at aktivere et interface til at blive et access interface, skal switchport mode access kommandoen bruges. Dette type interface kan kun blive tildelt et enkelt VLAN.
For at aktivere et trunk interface skal switchport mode trunk kommandoen bruges. Denne type interface kan sende trafik fra flere VLANs.
Et eksempel vil forhåbentligt hjælpe dig med, at forstå konceptet omkring access porte og trunk.

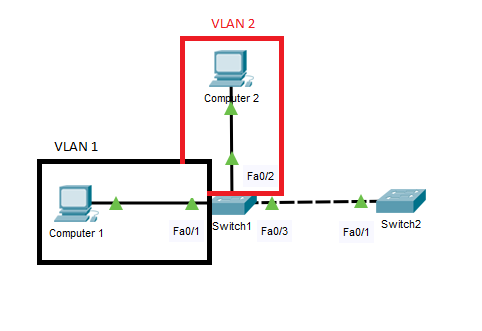

Computer 1 og computer 2 er i hvert sit VLAN, VLAN 1 og VLAN 2. Disse porte skal konfigureres som access porte og tildeles hver deres VLANs ved at bruge følgende kommandoer:
Fordi at linket mellem Switch 1 og Switch 2 skal flytte data mellem flere VLANs, skal dette link trunkes. Dette er gjort ved brug af følgende kommando.
Switch 1:
Switch 1(config)# int fa0/3 Switch 1(config-if)# switchport mode trunk
Switch 2:
Switch 2(config)# int fa0/1 Switch 2(config-if)# switchport mode trunk
Nu kan linket mellem Switch 1 og Switch 2 flytte data fra både VLAN 1 og VLAN 2.
Du kan nemt verificere dette ved hjælp af kommandoen:
Switch 1# show interface fa0/3 switchport
BEMÆRKVLAN 1 behøver ikke at blive oprettet, da det allerede eksisterer som standard.
En anden standard er, at alle porte allerede er tildelt vlan 1.
