Som standard er alle porte i en switch tildelt VLAN 1. Dette kan vi tjekke ved at bruge show vlan kommandoen fra CLI i din switch.

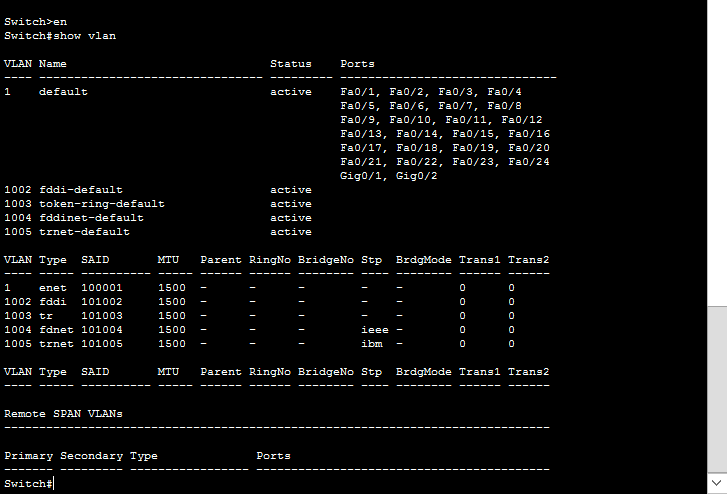

På billedet ovenfor har jeg brugt kommandoen show vlan hvilket tydeligt viser at alle 26 porte er på samme VLAN, nemlig VLAN 1.

For at oprette et VLAN og tildele porte til dette VLAN skal du gøre følgende:

  1. Opret et VLAN ved brug af kommandoen: vlan NUMMER
  2. Tildel en port til dit oprettede VLAN ved brug af kommandoen switchport mode access. (her aktiverer du access mode) derefter skal du bruge kommandoen switchport access vlan NUMMER. (Her tildeler du porten til dit oprettede VLAN)

Her ser du eksemplet på det lavet i CLI:

Den første kommando vlan 2 oprettede vlan med nr. 2. Herefter er vi tilgået interface fastethernet 0/1, fortalt dette interface at det skal være en access port og til sidst har vi tildelt vores nyligt oprettede VLAN til dette interface.

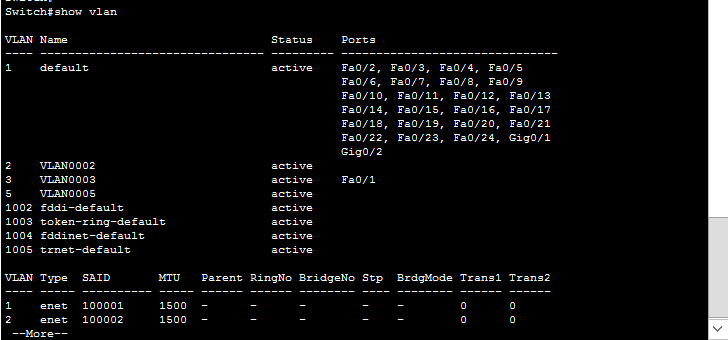

Vi kan tjekke om det er gjort rigtigt ved at bruge show vlan kommandoen igen:
